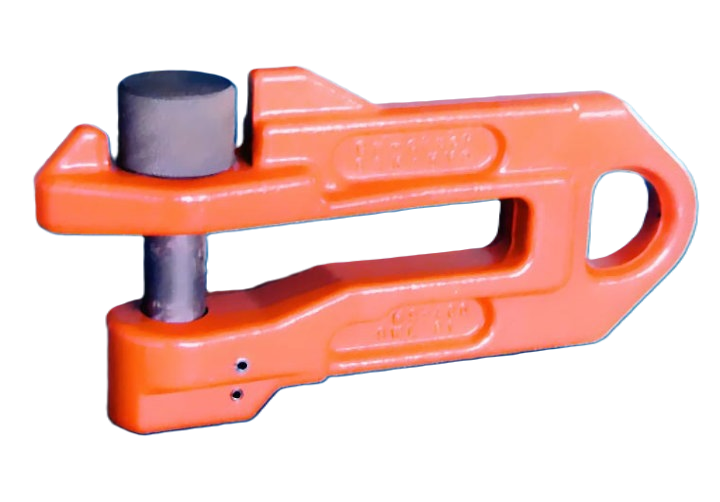

Bm-Chuck(ビームチャック)

基礎工事・山留工事の現場が変わります！現場に革命！架・ばらしＯＫ！

安全設計

耐久性があり、強度的にも安心できます
ナットを使わないので、ボルト・ナットの落下の心配がなく、安全に作業ができます

脱着１秒

ネジ・ナットが無いので、取付に手間がかかったり作業を中断する事がありません
脱着が簡単なので架け直しが簡単にでき、作業が短縮できます
作業能率がＵＰ、メンテナンスも楽です

Bm-Chuck MS-400

仕様

適応製品
山留鋼材 鋼矢板
使用荷重
縦使用：5t　横使用：2t
適用鋼材
山留工：300・350・400
基礎工：Ｈ鋼(穴開け必要)
ピン径
22φ
自重
3.7㎏
入り数
1台
カタログ 部品表 取扱説明書

Bm-Chuckの使用方法

①ラチェットを手前に引く

②ピンを抜く
(ピンは抜け止め装置により抜け落ちません)

③山留鋼材に差し込む

④ピンをカチッと音がするまで差し込む

⑤Bm-Chuck本体を吊り方向一杯に寄せる

⑥吊り作業開始
